Mainboard – Bo mạch chủ

Nếu ví CPU là bộ não, RAM là bộ nhớ tạm thời, card đồ họa là đôi mắt thì Mainboard chính là hệ thần kinh trung ương, đảm bảo mọi thông tin và năng lượng được truyền tải một cách chính xác và kịp thời.

Việc hiểu rõ về Mainboard không chỉ giúp chúng ta có cái nhìn sâu sắc hơn về cấu trúc máy tính mà còn trang bị kiến thức cần thiết khi muốn nâng cấp, sửa chữa hay build một hệ thống PC mới.

Bài viết này sẽ cung cấp một cái nhìn toàn diện và chi tiết nhất về Mainboard, từ định nghĩa cơ bản đến những yếu tố kỹ thuật chuyên sâu.

Mainboard là gì?

Mainboard (Bo mạch chủ), còn được biết đến với các tên gọi khác như motherboard, system board hay logic board (trong một số hệ thống chuyên biệt), về bản chất đây là một phần cứng có dạng bảng mạch in (Printed Circuit Board – PCB) phức tạp. Nó được thiết kế với vô số đường mạch điện (trace) và các linh kiện điện tử được hàn gắn một cách tỉ mỉ.

Trong một hệ thống máy tính, bo mạch chủ đóng vai trò “xương sống” kết nối và điều phối hoạt động của tất cả các phần cứng, linh kiện khác.

Hãy hình dung Mainboard như một trạm điều phối giao thông trung tâm của một thành phố lớn. Trạm điều phối này quản lý các tuyến đường (trace), các nút giao (socket, khe cắm), và điều hướng dòng chảy của phương tiện (dữ liệu và năng lượng) giữa các khu vực khác nhau (CPU, RAM, thiết bị ngoại vi).

Nếu trạm điều phối hoạt động không hiệu quả, giao thông trong toàn thành phố sẽ bị tắc nghẽn. Tương tự, một Mainboard hoạt động không tốt sẽ gây ra sự thiếu ổn định và giảm hiệu suất cho toàn bộ hệ thống máy tính.

Các chức năng chính của bo mạch chủ máy tính

Kết nối và giao tiếp các linh kiện khác với nhau

Đây là chức năng cốt lõi của Mainboard. Nó cung cấp các cổng, khe cắm và đường mạch điện để kết nối CPU, bộ nhớ RAM, card đồ họa, ổ cứng (HDD/SSD), các card mở rộng (card âm thanh, card mạng,…) và các thiết bị ngoại vi (chuột, bàn phím, máy in,…).

Mainboard đảm bảo rằng các linh kiện này có thể “nói chuyện” và trao đổi dữ liệu với nhau thông qua các giao thức và chuẩn kết nối được tích hợp.

Ví dụ, khi bạn mở một ứng dụng, Mainboard sẽ điều phối việc CPU yêu cầu dữ liệu từ RAM, sau đó xử lý và có thể gửi kết quả đến card đồ họa để hiển thị lên màn hình.

Cung cấp nguồn điện

Mainboard nhận nguồn điện từ bộ nguồn (Power Supply Unit – PSU) thông qua các đầu nối chuyên dụng. Sau đó, nó phân phối nguồn điện này đến từng linh kiện được kết nối, đảm bảo rằng mỗi thành phần nhận được mức điện áp ổn định và phù hợp để hoạt động.

Tuy nhiên, sẽ có 1 vài linh kiện sẽ không nhận được điện trực tiếp thông qua mainboard mà sẽ cần phải cấp điện riêng từ bộ nguồn. Tiêu biểu nhất là những chiếc VGA có cổng nguồn phụ sử dụng 6, 8, 12 hoặc 16 chân pin.

Điều khiển và quản lý

Mỗi một chiếc mainboard sẽ tích hợp tương ứng một dòng chipset. Đây là một tập hợp các chip điều khiển quan trọng sẽ do Intel hoặc AMD phát triển.

Chipset (trong các hệ thống cũ thường bao gồm chip cầu bắc và chip cầu nam, còn trong các hệ thống hiện đại thường là PCH – Platform Controller Hub) chịu trách nhiệm quản lý luồng dữ liệu giữa CPU, RAM, card đồ họa và các thiết bị ngoại vi.

Ngoài ra, Mainboard còn chứa BIOS/UEFI, một loại firmware được lưu trữ trên chip nhớ, có nhiệm vụ khởi động hệ thống (POST – Power-On Self Test) và cung cấp giao diện cấu hình phần cứng cơ bản.

Mở rộng và nâng cấp

Mainboard được trang bị các khe cắm mở rộng (ví dụ: PCIe) cho phép người dùng thêm các linh kiện khác với chức năng bổ sung như card đồ họa rời mạnh mẽ hơn, card âm thanh chuyên dụng, card mạng tốc độ cao hoặc các loại SSD giao tiếp PCIe.

Các cổng kết nối đa dạng (USB, SATA, M.2,…) cũng tạo điều kiện thuận lợi cho việc kết nối và sử dụng các thiết bị ngoại vi và lưu trữ. Khả năng mở rộng này giúp người dùng tùy chỉnh và nâng cấp hệ thống theo nhu cầu sử dụng.

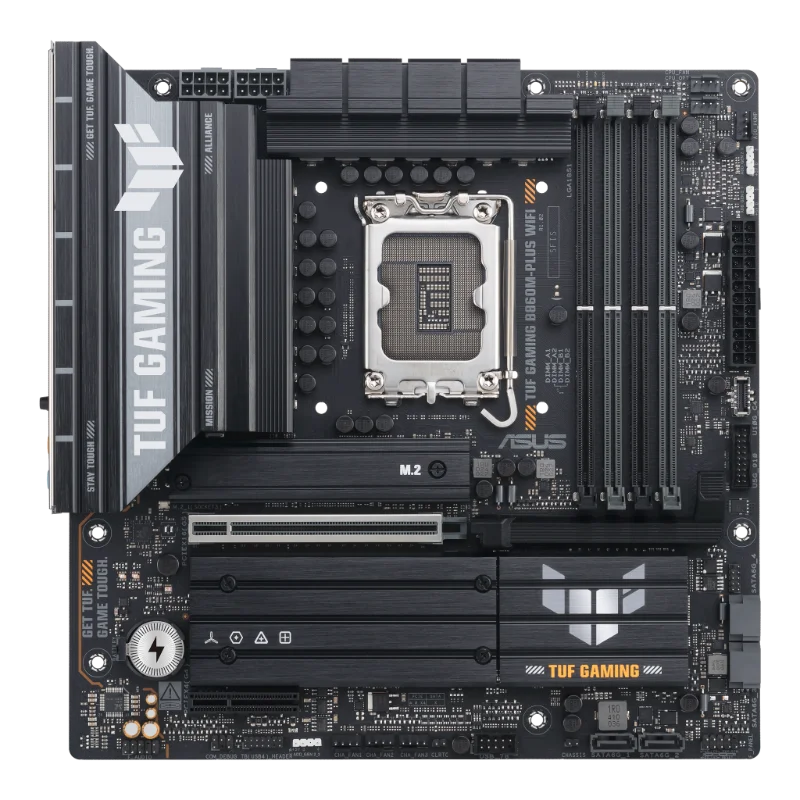

Các thành phần quan trọng trên Mainboard

10 yếu tố quan trọng khi lựa chọn Mainboard

• Socket CPU: Đảm bảo Mainboard có socket tương thích với CPU bạn định sử dụng.
• Chipset: Chipset quyết định các tính năng và khả năng hỗ trợ của Mainboard. Hãy chọn chipset phù hợp với nhu cầu sử dụng (ví dụ: chipset cao cấp cho ép xung và nhiều tính năng, chipset tầm trung và tầm thấp cho nhu cầu sử dụng thông thường, cơ bản).
• Kích thước (Form Factor): Các kích thước phổ biến bao gồm ATX, Micro-ATX và Mini-ITX. Chọn kích thước phù hợp với case máy tính và nhu cầu về không gian mở rộng.
• Số lượng và loại khe cắm RAM: Xác định dung lượng RAM cần thiết và chọn Mainboard có đủ khe cắm và hỗ trợ chuẩn RAM phù hợp.
• Số lượng và loại khe cắm mở rộng: Cân nhắc số lượng và loại card mở rộng bạn có thể sử dụng trong tương lai để chọn Mainboard có đủ khe cắm PCIe phù hợp.
• Số lượng và loại cổng kết nối: Đảm bảo Mainboard có đủ các cổng kết nối cần thiết cho các thiết bị lưu trữ và ngoại vi của bạn, bao gồm cả các chuẩn kết nối mới như USB-C và M.2 NVMe.
• VRM (Voltage Regulator Module): Nếu bạn có ý định ép xung CPU, hãy chọn Mainboard có VRM chất lượng với số lượng phase điện phù hợp để đảm bảo nguồn điện ổn định.
• Tính năng bổ sung: Cân nhắc các tính năng bổ sung như Wi-Fi, Bluetooth tích hợp, card âm thanh chất lượng cao, hệ thống đèn LED RGB nếu chúng quan trọng đối với bạn.
• Thương hiệu: Lựa chọn Mainboard từ các thương hiệu uy tín thường đồng nghĩa với việc bạn sẽ nhận được sản phẩm có chất lượng build tốt hơn, BIOS/UEFI ổn định với nhiều tùy chỉnh, và chính sách bảo hành tốt hơn. Tại Việt Nam có 4 thương hiệu chính về Mainboard mà bạn có thể chọn mua gồm ASUS, Gigabyte, MSI và ASRock.
• Giá cả: Giá của bo mạch chủ thường phụ thuộc vào chipset, kích thước, số lượng và loại khe cắm, cổng kết nối, chất lượng VRM, các tính năng bổ sung và thương hiệu. Hãy so sánh giá giữa các model có cùng chipset và các tính năng tương tự từ các nhà bán lẻ khác nhau để có được mức giá tốt nhất.

Các lỗi thường gặp liên quan đến Mainboard

Tại sao máy tính không nhận diện được thanh RAM mới?

Điều này có thể do RAM chưa được lắp đúng cách vào khe cắm, RAM không tương thích với chuẩn RAM hoặc tốc độ mà Mainboard hỗ trợ hoặc khe cắm RAM bị lỗi.

Hãy kiểm tra xem RAM đã được cắm chặt chưa, đối chiếu thông số kỹ thuật của RAM với Mainboard, và thử cắm từng thanh RAM vào các khe khác nhau.

Làm thế nào để biết BIOS/UEFI của Mainboard có phiên bản mới nhất?

Bạn có thể kiểm tra phiên bản BIOS/UEFI hiện tại trong giao diện BIOS/UEFI khi khởi động máy. Sau đó, truy cập trang web hỗ trợ của nhà sản xuất Mainboard và tìm kiếm model bo mạch chủ của bạn để xem phiên bản BIOS/UEFI mới nhất có sẵn.

Khi nào cần phải thay thế Mainboard?

Bạn có thể cần thay thế Mainboard khi nó bị hư hỏng vật lý nghiêm trọng (ví dụ: cháy, gãy), khi các lỗi phần cứng không thể khắc phục gây ảnh hưởng đến nhiều chức năng quan trọng, hoặc khi bạn muốn nâng cấp lên một CPU mới mà socket của Mainboard hiện tại không hỗ trợ.

Lịch sử phát triển của Mainboard

Những chiếc máy tính đầu tiên không có một “Mainboard” theo đúng nghĩa hiện đại. Các thành phần được kết nối với nhau thông qua các bảng mạch riêng lẻ và hệ thống dây dẫn phức tạp.

Đến những năm 1980, khái niệm về một bảng mạch chủ duy nhất, tích hợp nhiều chức năng cơ bản, bắt đầu hình thành với sự ra đời của các chuẩn bus như ISA (Industry Standard Architecture).

Trong những thập kỷ tiếp theo, Mainboard đã trải qua một quá trình phát triển vượt bậc. Các chuẩn bus mới và nhanh hơn như PCI (Peripheral Component Interconnect) và sau này là AGP (Accelerated Graphics Port) cho card đồ họa đã được giới thiệu.

Sự tích hợp ngày càng nhiều các thành phần trực tiếp lên Mainboard (ví dụ: chip âm thanh, chip mạng) đã giảm thiểu sự cần thiết của các card mở rộng rời.

Ngày nay, chuẩn PCIe (Peripheral Component Interconnect Express) đã trở thành giao diện kết nối tiêu chuẩn cho card đồ họa và các card mở rộng tốc độ cao khác.

Chipset cũng ngày càng được tích hợp và tối ưu hóa, với PCH (Platform Controller Hub) là một ví dụ điển hình. Kích thước và thiết kế của Mainboard cũng ngày càng đa dạng để phù hợp với nhiều loại case máy tính và nhu cầu sử dụng khác nhau.

Lời cuối

Việc hiểu rõ về chức năng, các thành phần quan trọng và các yếu tố cần cân nhắc khi lựa chọn Mainboard không chỉ giúp bạn xây dựng được một hệ thống ổn định và hiệu suất cao mà còn trang bị kiến thức cần thiết để giải quyết các vấn đề có thể phát sinh trong quá trình sử dụng.

Hy vọng bài viết này đã cung cấp cho bạn một cái nhìn toàn diện và chi tiết về Mainboard. Nếu bạn có bất kỳ câu hỏi nào khác, đừng ngần ngại chia sẻ!
